地的概念
1、定義
作為電路或系統基準的等電位點或平面

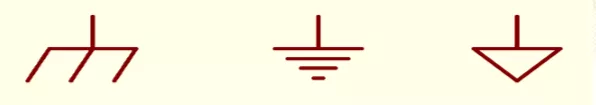

2、符號
3、作用
不同種類的接地作用各異
4、關于“ 地”的思考
●理想地線應是一個零電位、零阻抗的物理實體
●實際的布線中，地線在PCB上，本身會有阻抗 成分，又有分布電容、電感構成的電抗成分； 根據歐姆定律，有電流通過就會產生壓降
●地線跟源(開關電源、信號源)構成回路，此回路的 電場會感應出外部電磁場的RF電流，即常說 的“噪聲”，從而引起EMI問題
開關電源中地的分類
●交流地
●直流地
●模擬地
●數字地
●熱地
●冷地
●功率地
●信號地
●安全地
●屏蔽地
●系統地
●浮地
1、交流地：
交流電的零線，這種地通常是產生噪聲的 地，應與大地區別開
2、直流地
直流電路“地”，零電位參考點
3、模擬地：
是各種模擬量信號的零電位
4、數字地：
也叫邏輯地，是數字電路各種開關量（數字量）信號的零電位
5、熱地：
指變壓器初級地，跟電網不隔離 ，帶電
6、冷地：
指變壓器次級地，跟電網隔離 ，不帶電
7、功率地：
大電流網絡器件、功率電子與磁性器件的零電位參考點
8、信號地：
一般指傳感變化信號的地線
9、安全地：
提供大地接地點的回路，可防止觸電危險
10、屏蔽地 ：
為互聯的電纜與主要機架提供0V參考或電磁屏蔽，防止靜電感應和磁場感應
11、系統地：
整個系統模擬、數字信號公共參考點
12、浮地：
將電路中某條支路作為0V參考而不接地
接地的方式
●單點接地
●多點接地
●混合接地
●接地選取的原則
1、單點接地
●指所有電路的地線接到公共地線的同一點， 以減少地回路之間的相互干擾。
●可以防止不同子系統中的電流與RF電流，經 過同樣的返回路徑，從而避免造成相互之間 的共模噪聲耦合。
●根據不同系統的特點，可以選擇串聯單點接 地與并聯單點接地。
A、單點串聯接地:指所有的器件的地都連接到地總線上，然后通過總線連接到地匯接點

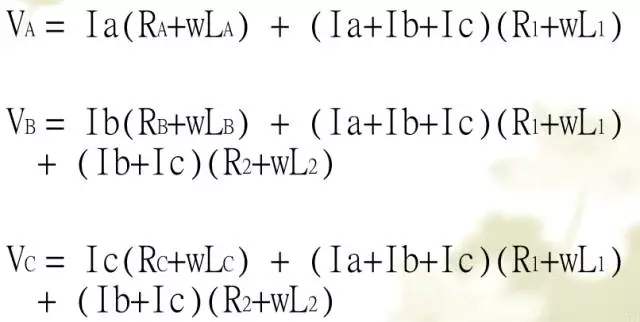

●存在著相互的共阻抗干擾：
●優點：
分布傳輸?shù)淖杩箻O小
布線簡單，美觀
●缺點:
不適合于高頻電路（f≥1MHz）
不適合于多個功率回路電路
各子系統之間存在著共阻抗干擾
由于對地分布電容的影響，會產生并聯 諧振現象，大大增加地線的阻抗

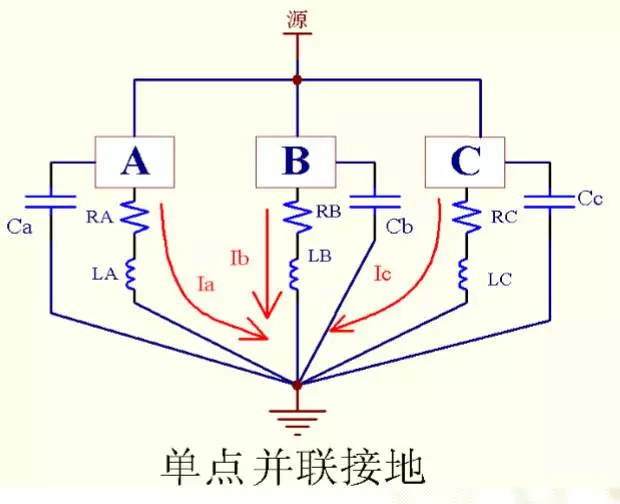

B、單點并聯接地 :指所有的器件的地直接接到地匯接點，不共用地總線
●優點：
可以防止系統內各模塊之間的共阻抗干擾
●缺點:
不適合于高頻電路（f≥1MHz）
會受到并聯諧振的影響
由于各自的地線較長，地回路阻抗不同， 會加劇地噪聲的影響，引起RF問題
